La borne B+ de votre alternateur est le canal de puissance principal qui transporte tout le courant produit pour recharger votre batterie.
Mais comment réussir le branchement d’un alternateur à 2 fils sans risquer un court-circuit ou une panne de charge au premier démarrage ?
On finit souvent par hésiter devant les bornes B+ et D+ au moment de raccorder les câbles.
Je vous aide à identifier ces connecteurs et à réaliser votre installation électrique en toute sécurité pour garantir le bon fonctionnement de votre circuit de charge.
Comment réussir le branchement d’un alternateur à 2 fils simplement ?

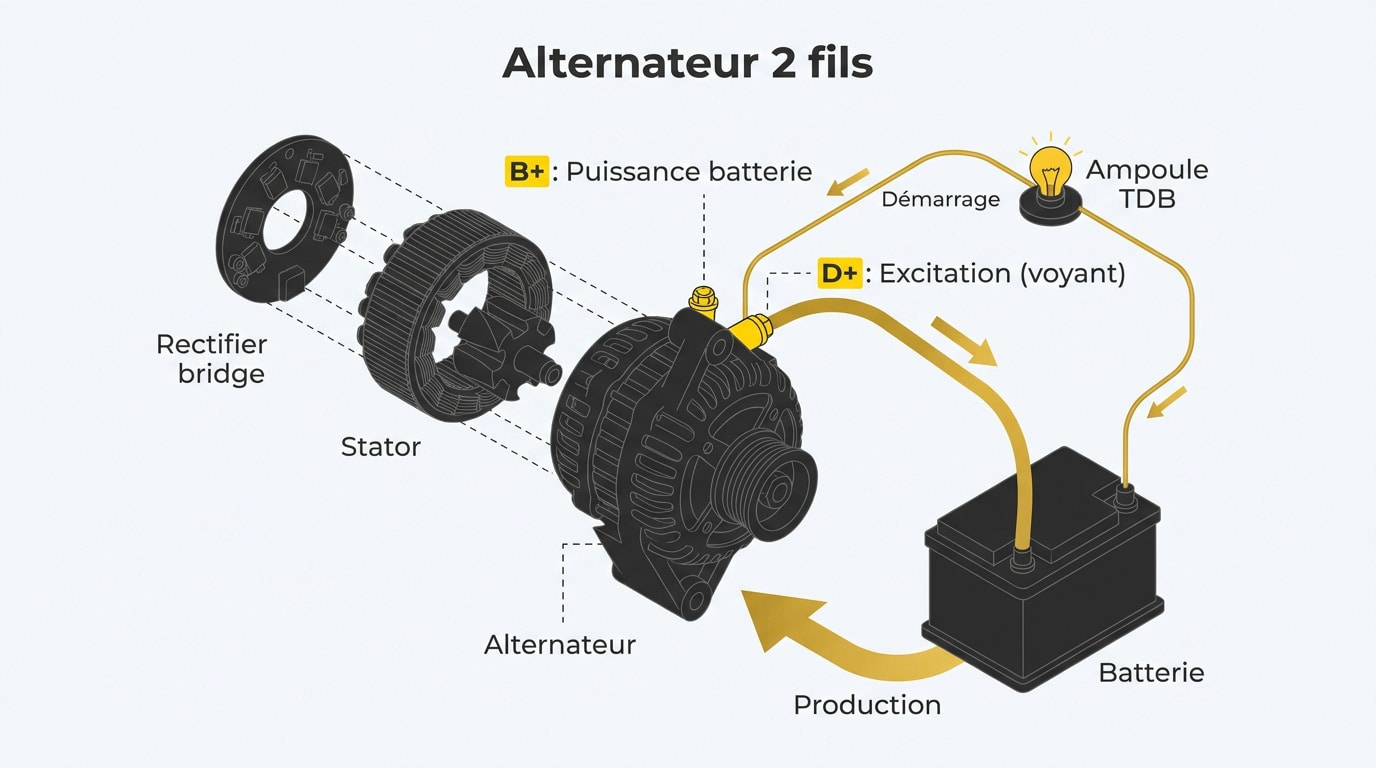

Le branchement d’un alternateur à deux fils repose sur la borne B+ pour la charge batterie et la borne D+ pour l’excitation via le voyant témoin.
Cette configuration standard assure l’amorçage du champ magnétique dès le démarrage, un rôle crucial dévolu spécifiquement aux bornes B+ et D+.
À quoi servent les bornes B+ et D+ ?
La borne B+ est le canal principal de puissance. Elle relie l’alternateur au pôle positif de la batterie. Ce câble, souvent de grosse section, transporte tout le courant produit pour alimenter le véhicule et recharger la batterie.
La borne D+ gère l’excitation du rotor. Elle reçoit un courant faible via le voyant du tableau de bord. Sans ce signal initial, l’alternateur reste inerte et ne produit aucune électricité.
Le courant circule de la batterie vers D+ au contact. Une fois le moteur lancé, l’alternateur s’auto-alimente. La différence de potentiel s’annule alors, ce qui éteint logiquement votre voyant témoin.
Le duo B+ et D+ forme le cœur du système de charge moderne, garantissant à la fois le transfert d’énergie et le contrôle du démarrage.
Pourquoi l’excitation est le moteur du démarrage ?
L’amorçage crée un champ magnétique interne indispensable. Ce phénomène physique transforme l’énergie mécanique en électricité.
Sans cette impulsion électrique sur le fil d’excitation, le rotor tourne dans le vide inutilement.
L’alternateur ne peut pas s’auto-amorcer à bas régime. Il a besoin d’une aide extérieure pour débuter sa production.
C’est le rôle précis du courant circulant par l’ampoule du tableau de bord.
La production dépend directement de la vitesse de rotation. Plus le moteur tourne vite, plus le champ magnétique devient puissant.
Une fois le seuil d’amorçage franchi, le régulateur prend le relais pour stabiliser la tension autour de quatorze volts.
Vous constaterez que le principe diffère légèrement du branchement alternateur 3 fils classique, car ici, la régulation est simplifiée au maximum.
2 bornes indispensables pour faire fonctionner votre circuit
Après avoir compris la théorie, il est temps de passer à la pratique en identifiant physiquement ces connecteurs sur votre matériel.
Identifier la borne de puissance B+ sans erreur
La borne B+ est la plus massive de l’appareil. Elle se présente sous la forme d’une tige filetée robuste. Vous y trouverez généralement un écrou de dix ou douze millimètres.
Observez bien la base de cette tige filetée. Une rondelle isolante en plastique la sépare du châssis. Cette isolation empêche tout contact direct avec la masse métallique.
La borne B+ est le point de connexion principal où l’alternateur renvoie le courant produit vers la batterie et le système électrique du véhicule.
Ce connecteur reçoit le câble de forte section. Il remonte directement vers le pôle positif de votre batterie. C’est par ici que transite toute l’intensité de charge.
Vérifiez bien le serrage pour éviter les arcs électriques. Un mauvais contact ici perturbe souvent le cablage démarreur voiture qui partage ce chemin. Soyez vigilant lors du montage.
Repérer le fil d’excitation sur la borne D+
La borne D+ est beaucoup plus petite que la précédente. Elle utilise souvent une cosse plate de type Faston. Parfois, il s’agit d’un petit plot fileté de quatre millimètres.
Les constructeurs utilisent souvent des codes couleurs spécifiques. Sur beaucoup de modèles européens, ce fil est bleu ou blanc. Vérifiez toujours la correspondance sur votre schéma électrique avant de brancher.
Ne confondez pas D+ avec la borne W. La borne W sert uniquement au signal du compte-tours électronique et n’a pas la même fonction électrique que l’excitation.
Ne confondez pas D+ avec la borne W. Cette dernière sert uniquement au compte-tours. Elle est située à côté mais n’a pas la même fonction électrique dans le système.

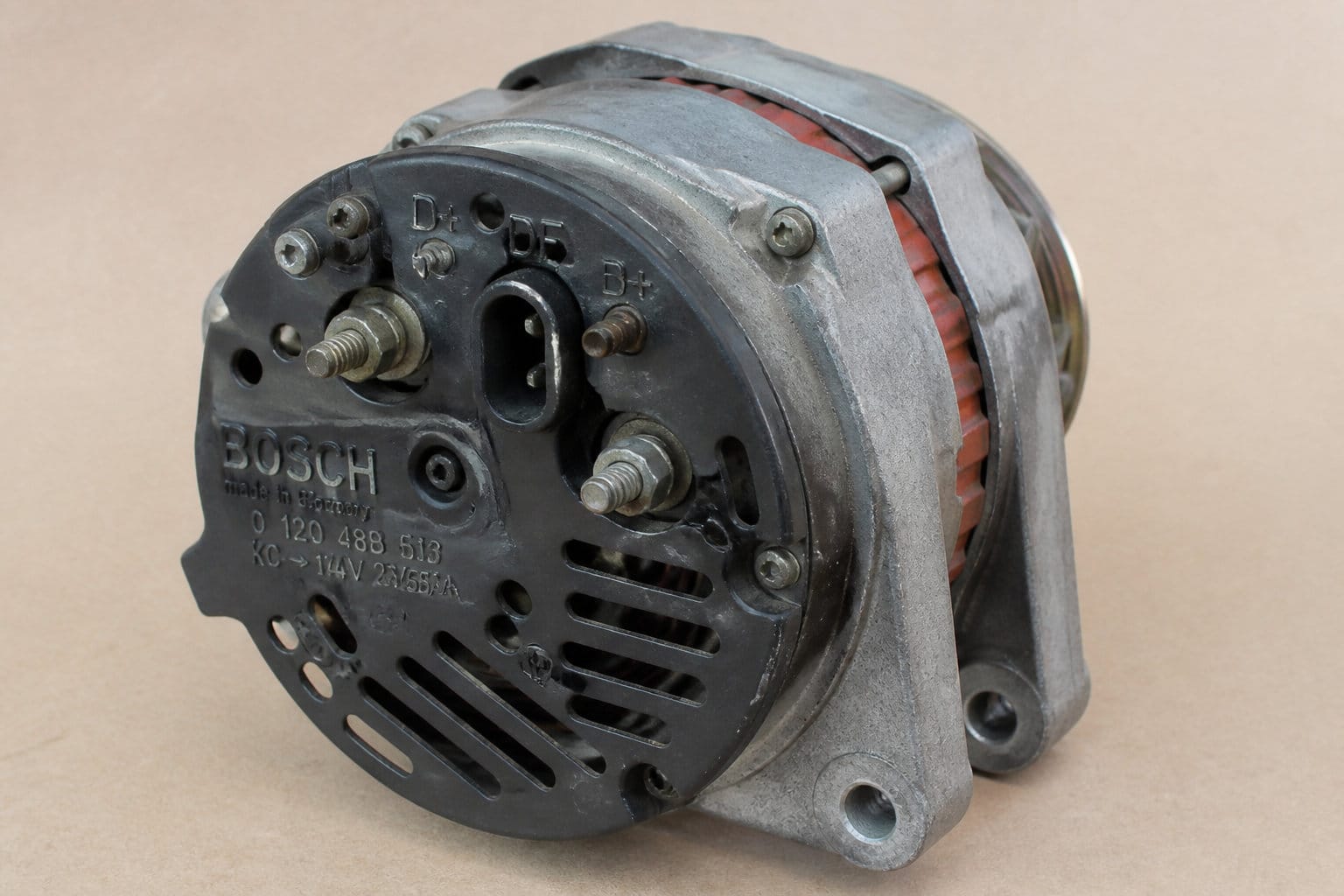

Comment identifier les connecteurs sur votre modèle ?
La signalétique varie selon les marques, ce qui nécessite une certaine méthode pour ne pas se tromper de borne.
Décoder les marquages spécifiques des fabricants
Les appellations changent selon les pays d’origine. B+ peut devenir BAT ou POS. D+ est parfois noté L, IND ou même 61 sur certains vieux modèles allemands comme Bosch.
Nettoyez soigneusement la plaque signalétique avec un dégraissant. La poussière et l’huile cachent souvent les gravures cruciales.
Utilisez une lampe torche pour lire les lettres frappées dans le métal.
Si les marquages sont illisibles, regardez le régulateur. C’est le boîtier plastique vissé à l’arrière. Les broches y sont souvent identifiées par des lettres moulées. Cela permet de confirmer la fonction de chaque pin sans aucun doute.
Distinguer les alternateurs anciens des modèles récents
Les anciens modèles utilisaient des régulateurs séparés fixés sur l’aile. Aujourd’hui, tout est intégré derrière l’alternateur. Cela simplifie grandement le faisceau électrique avec seulement deux fils principaux à connecter.
La borne B+ est la sortie principale de l’alternateur. Elle doit être directement reliée à la borne positive de la batterie pour assurer la charge et l’alimentation des équipements.
Sur les tracteurs agricoles, la connectique reste rustique. On trouve souvent des bornes à vis très exposées. La protection contre la corrosion est ici primordiale. Utilisez de la graisse silicone pour protéger vos contacts des intempéries.
Certains alternateurs modernes possèdent une auto-excitation interne. Ils n’ont besoin que du gros fil B+. Cependant, le montage à deux fils reste le plus fiable pour un contrôle visuel.
Le cas particulier de la borne W pour le compte-tours
La borne W délivre un signal alternatif brut. Ce signal est prélevé avant le pont de diodes. Il sert exclusivement à piloter le compte-tours sur les moteurs diesel anciens.
Dans un montage standard, cette borne reste vide. N’y branchez jamais le fil d’excitation par erreur. Cela fausserait la lecture du régime et empêcherait la charge correcte.
La borne D+ est connectée au voyant de charge du tableau de bord. Ce témoin s’éteint dès que l’alternateur produit du courant, confirmant le bon fonctionnement du système.
La confusion entre W et D+ est une erreur classique. D+ fournit une tension continue après amorçage. W fournit une fréquence variable proportionnelle à la vitesse. Apprenez à les différencier par leur position sur le carter arrière.
Les étapes pour raccorder vos câbles proprement
Une fois les bornes identifiées, vous devez suivre une procédure rigoureuse pour garantir la pérennité de votre installation électrique.
Relier la puissance à la batterie en toute sécurité

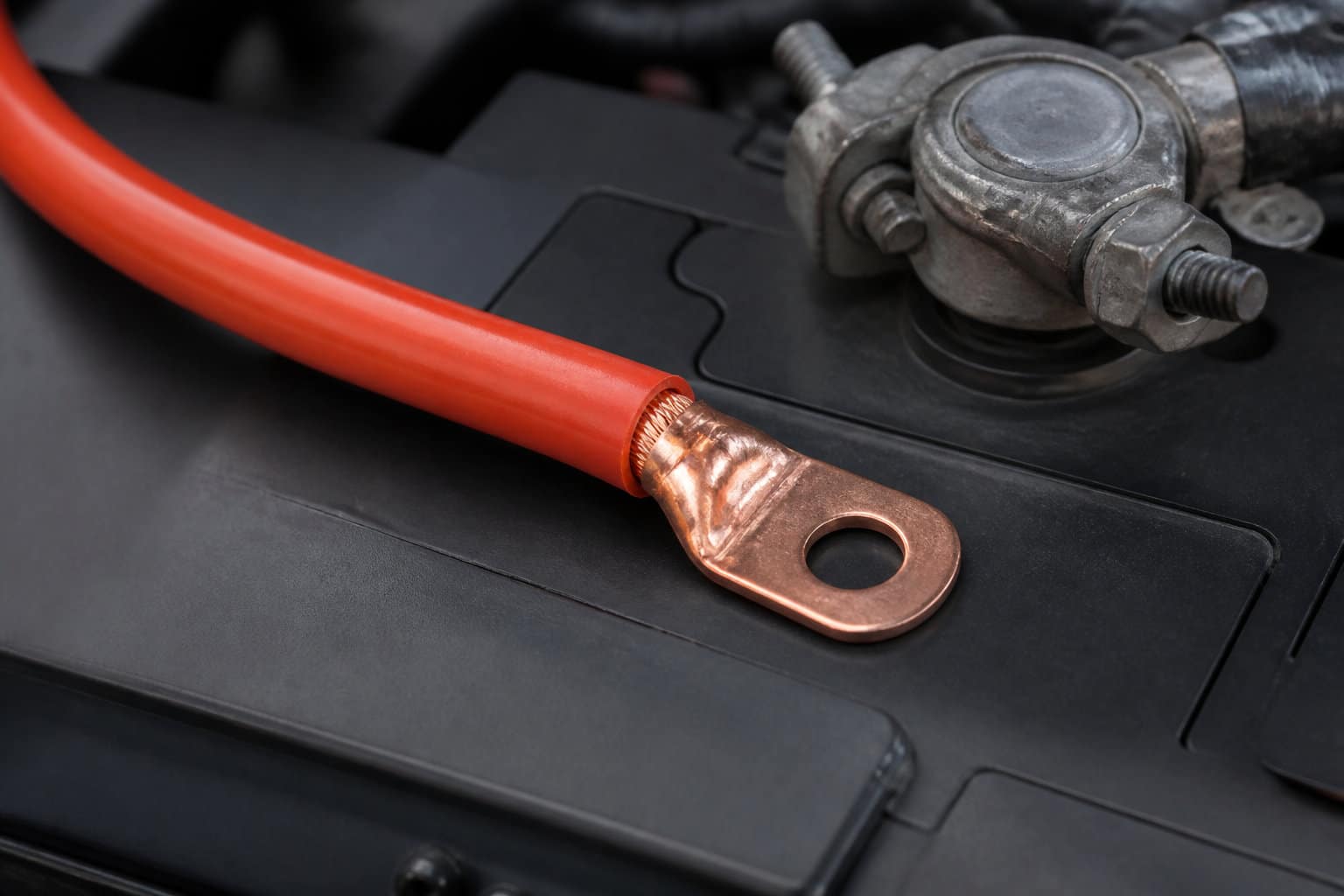

Utilisez un câble de section suffisante, au moins dix millimètres carrés. Un fil trop fin chauffera et fera chuter la tension. La sécurité de votre circuit en dépend directement.
Le chemin le plus court passe souvent par le démarreur. Raccordez le fil B+ sur la grosse borne du solénoïde. Cela évite de tirer un câble jusqu’à la batterie.

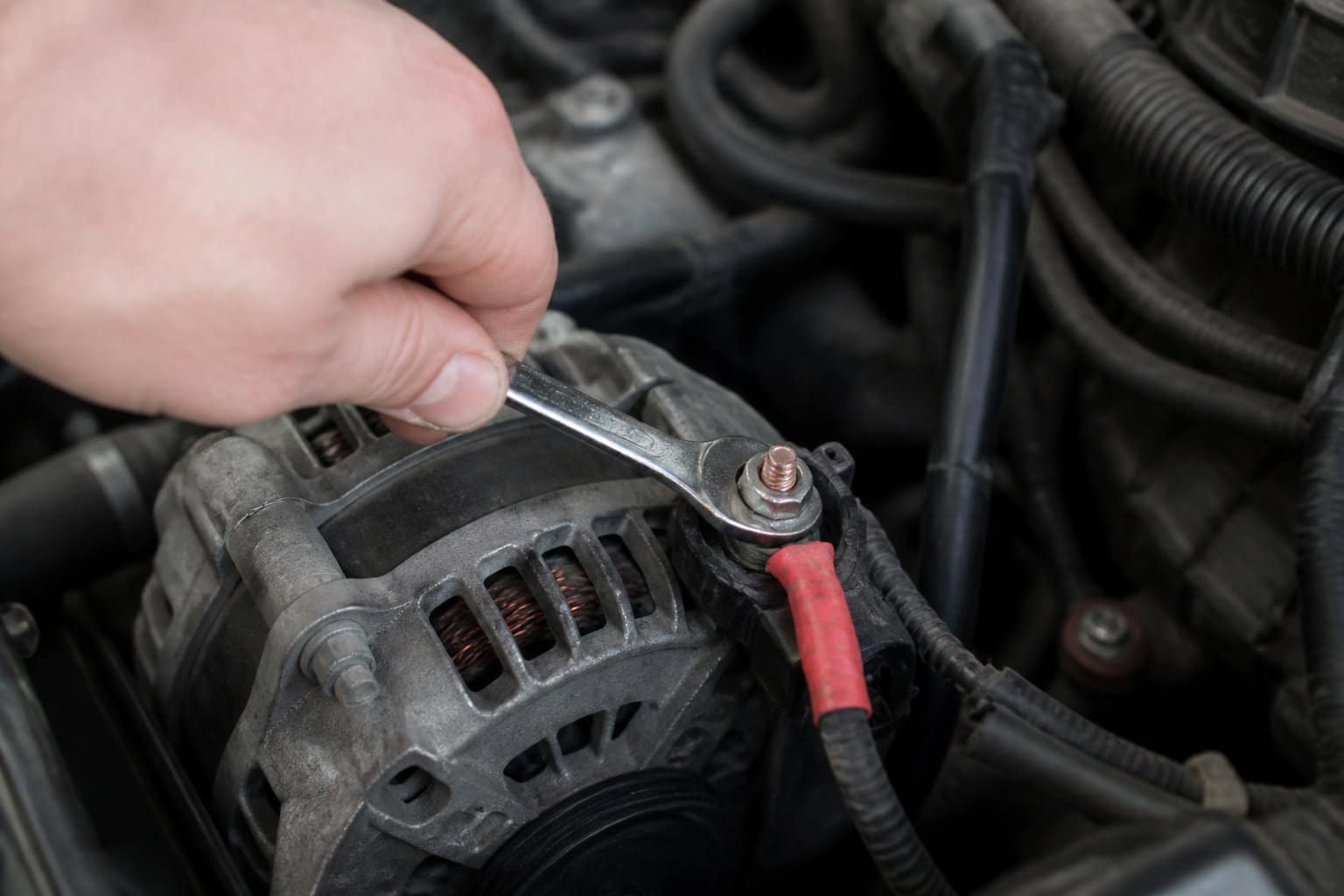

Serrez fermement les cosses avec une clé adaptée. Un mauvais serrage crée des arcs électriques dangereux. Pensez à ajouter un capuchon isolant pour éviter les courts-circuits accidentels.
La borne B+ est la sortie principale de votre alternateur. Elle doit être connectée à la borne positive de la batterie pour assurer la recharge et l’excitation initiale.
Brancher le voyant de charge au tableau de bord
Reliez le fil D+ à l’ampoule témoin de votre console. Ce circuit doit impérativement passer par le contacteur à clé. L’ampoule sert de résistance pour limiter le courant d’excitation.
Au contact, le voyant doit s’allumer franchement. C’est le signe que le circuit d’amorçage est fermé. Si le voyant reste éteint, vérifiez l’ampoule ou la continuité du fil.
Dès que le moteur démarre, le voyant doit s’éteindre. Cela confirme que l’alternateur produit sa propre énergie. C’est le comportement normal d’un système en parfait état de marche.
Adapter le schéma au faisceau d’un tracteur agricole
Les tracteurs anciens ont souvent des faisceaux très simplifiés. Si vous n’avez pas de voyant, installez une résistance de protection. Elle simulera la charge nécessaire à l’amorçage du régulateur.
La masse est souvent négligée sur les engins agricoles. Assurez une liaison solide entre le bloc moteur et le châssis. La peinture ou la rouille empêchent le bon retour du courant.
| Borne | Fonction | Couleur type | Section câble |
|---|---|---|---|
| B+ | Puissance / Batterie | Gros câble rouge | 10 mm² |
| D+ | Excitation / Voyant | Bleu ou Blanc | 1.5 mm² |
| W | Signal compte-tours | Gris ou Noir | 1 mm² |
Le signal provenant de la borne W est une tension alternative. Sa fréquence varie selon le régime moteur, ce qui permet d’informer précisément votre compte-tours électronique.
3 erreurs fatales à éviter lors de l’installation
Même avec un bon schéma, quelques erreurs d’inattention peuvent détruire votre matériel en quelques secondes.
Inverser les fils ou oublier l’isolation des cosses
Inverser B+ et D+ grille instantanément le pont de diodes. C’est une erreur coûteuse et définitive pour l’alternateur. Prenez le temps de double-vérifier chaque connexion avant de rebrancher la batterie.
Les capuchons en caoutchouc ne sont pas des options. Ils protègent les bornes exposées contre les outils ou les projections. Un court-circuit sur B+ peut provoquer un incendie moteur.
Un mauvais serrage entraîne une chauffe excessive. Les isolants fondent et provoquent des pannes intermittentes difficiles à diagnostiquer.
Laisser une excitation permanente sous tension
Le fil D+ ne doit jamais être relié directement au plus permanent. Cela viderait votre batterie en une seule nuit. L’excitation consomme du courant même quand le moteur est arrêté.
Ne jamais relier D+ au plus permanent. L’excitation doit impérativement passer par un plus après contact pour éviter la surchauffe du régulateur à l’arrêt.
Sans rotation, le régulateur peut surchauffer s’il reste alimenté. Ce composant électronique est sensible à la température. Il risque de griller prématurément sans le refroidissement naturel du ventilateur.
Passez toujours par le contacteur de démarrage. C’est la seule façon de couper proprement l’alimentation du circuit d’excitation.
Confondre les signaux entre les bornes B+ et D+
Brancher l’excitation en direct sur la batterie sans témoin est risqué. L’ampoule sert de fusible naturel pour le circuit interne. Sans elle, le régulateur reçoit trop d’intensité au démarrage.
Un mauvais pontage empêche la régulation correcte de la tension. Vous risquez alors de surcharger votre batterie. Une tension trop élevée détruira rapidement les équipements électroniques du véhicule.
Une confusion entre puissance et excitation est la cause numéro un des pannes d’alternateurs neufs après montage.
Vérifiez bien le marquage sur le corps de l’appareil avant de serrer vos cosses. Une erreur ici et vous devrez probablement racheter un alternateur complet.
Comment vérifier la charge après votre intervention ?
Le travail n’est terminé qu’une fois les mesures de contrôle validées avec un appareil de mesure fiable.
Charge normale
Danger régulateur
Aucune production

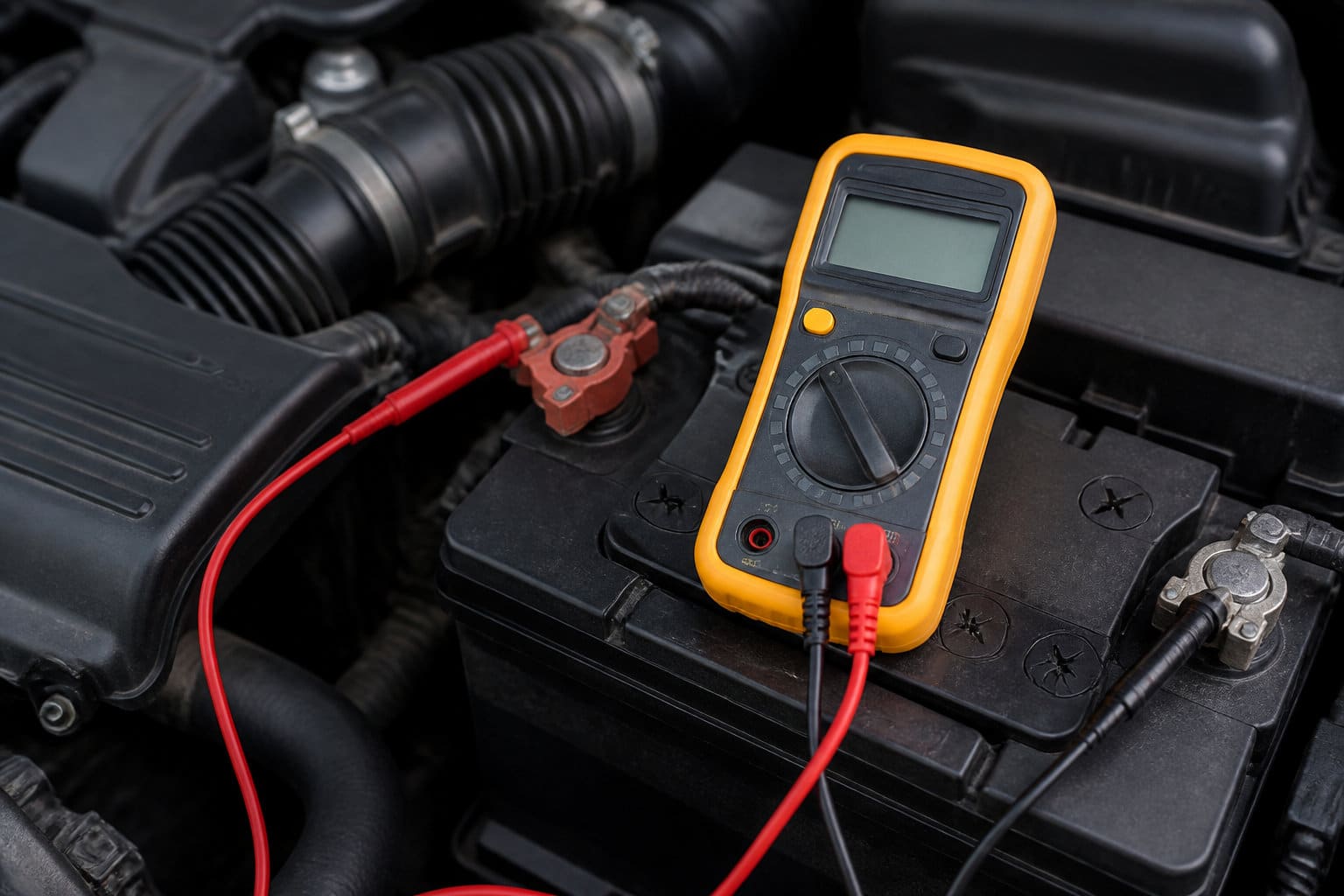

Mesurer la tension au multimètre avec précision
Moteur tournant, mesurez la tension aux bornes de la batterie. Vous devez lire entre treize virgule huit et quatorze virgule quatre volts. En dessous, l’alternateur ne charge pas assez.
Testez la présence du douze volts sur le fil D+ au contact. Cette mesure confirme que votre circuit d’excitation est opérationnel. C’est l’étape clé pour valider votre nouveau câblage.
Une tension dépassant quinze volts indique un régulateur défectueux. C’est dangereux pour votre batterie qui risque de bouillir. Si la valeur reste bloquée à douze volts, l’alternateur ne produit rien du tout. Vérifiez alors vos branchements une dernière fois.
Diagnostiquer les symptômes d’un mauvais raccordement
Un voyant qui scintille ou reste allumé est un mauvais signe. Cela indique souvent une diode grillée ou un fil d’excitation mal serré. Ne négligez jamais ce signal visuel important.
Si votre voyant de batterie reste allumé après le démarrage, l’alternateur ne parvient pas à recharger le circuit. Une vérification immédiate des cosses et de la courroie s’impose.
Écoutez les bruits suspects venant de l’alternateur. Un sifflement peut trahir une surcharge électrique ou un court-circuit interne. Une odeur de chaud est également une alerte immédiate à prendre au sérieux.
Bref, les chutes de tension dans le faisceau sont souvent dues à des cosses oxydées.
Maîtriser le branchement d’un alternateur à 2 fils garantit la santé de votre batterie. Retenez bien le rôle de la borne B+ pour la puissance et de la borne D+ pour l’excitation.
Vérifiez vos tensions dès maintenant pour rouler sereinement. Un câblage précis aujourd’hui évite les pannes coûteuses demain.
